产品描述
SUR-LINK超联，超五类非屏蔽模块满足TIA/EIA568B和ISO/IEC 11801等国际标准，如衰减、NEXT/FEXT、回波损耗等性能指标。采用电容补偿技术，提供至少100MHz带宽，具有冗余性能余量，适用于传输率1.2Gbps的高速局域网。
技术说明
· 带宽应用100MHz以上；
· 金针整体镀金50μm的镀金层，提高接触性能，防止表面氧化，延长使用寿命；
· 背面采用110接线端子，兼容常用的110打线工具；
· 耐压：1000V(AC750V)1分钟无击穿和飞弧现象；
· 耐用性：IDC卡接次数≥250，插座插拔次数≥750；
材质说明
· 外壳：聚碳酸脂材料，阻燃级别符合UL94V-0要求；
· IDC端子：磷青铜整体50μm层镀金；
· 卡接线径：22-24AWG；
电气特性
·额定电流：1.5Amp；
·绝缘电阻：≥1000MΩ；
·温度范围：-40～70℃；
应用范围
·10 BASE-T Ethernet；
·100 BASE-TX Fast Ethernet；
·1000 BASE-TX Gigabit Ethernet；
·155 Mbit ATM & 622 Mbit ATM；
·1.2 Gbit ATM；
传输性能
|
Freq
(MHZ)
|
Insertion Loss
dB(Max)
|
NEXT
dB(Min)
|
FEXT
dB(Min)
|
Return Loss
dB(Min)
|
|
1
|
0.10
|
65.0
|
65.0
|
30.0
|
|
4
|
0.10
|
65.0
|
63.1
|
30.0
|
|
8
|
0.10
|
64.9
|
57.0
|
30.0
|
|
10
|
0.10
|
63.0
|
55.1
|
30.0
|
|
16
|
0.20
|
58.9
|
51.0
|
30.0
|
|
20
|
0.20
|
57.0
|
49.1
|
30.0
|
|
25
|
0.20
|
55.0
|
47.1
|
30.0
|
|
31.25
|
0.20
|
53.1
|
45.2
|
30.0
|
|
62.5
|
0.30
|
47.1
|
39.2
|
24.1
|
|
100
|
0.40
|
43.0
|
35.1
|
20.0
|
订货信息
|
产品代码
|
产品说明
|
单位
|
包装
|
备注
|
|
SLKJ731151
|

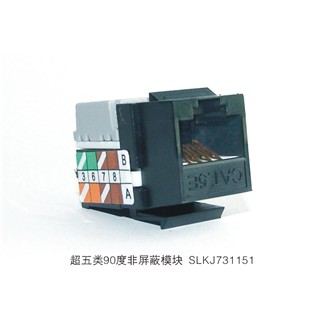

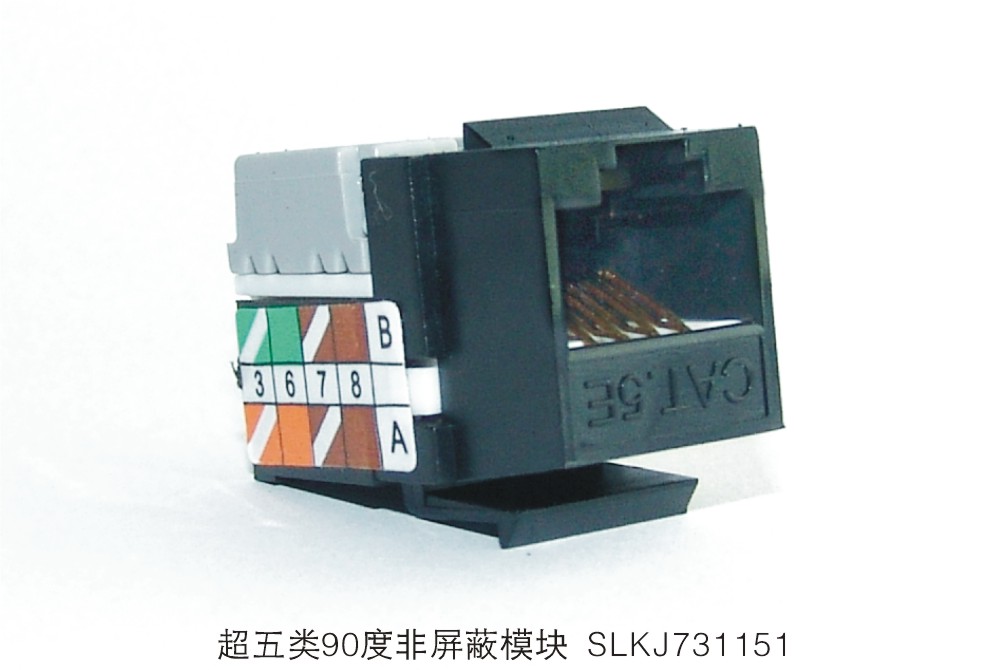

超五类90度非屏蔽模块
|
个
|
200PCS/箱
|
常规
|
|
