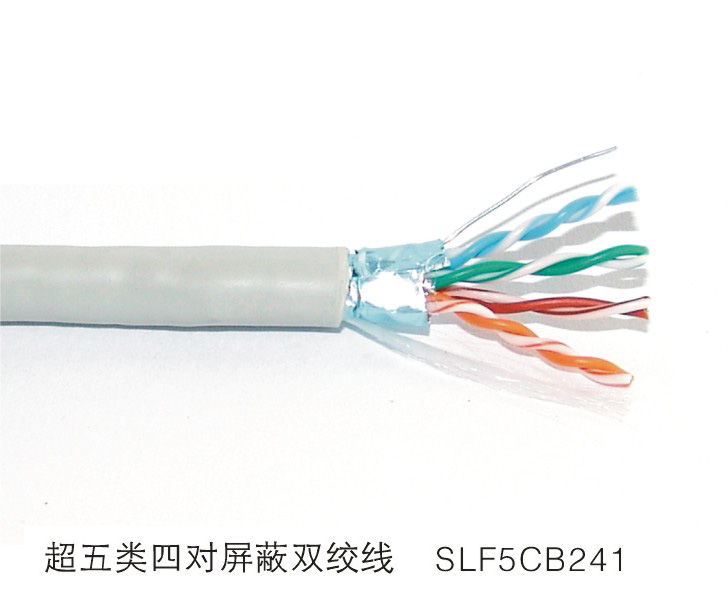

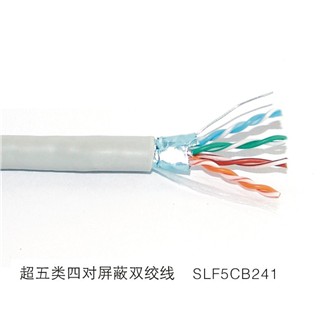

产品描述
SUR-LINK超联，超五类屏蔽电缆提供优越的EMC屏蔽性能和带宽，可稳定地支持百兆网络的传输，其宽带定义到155MHz，从而保证100MHz以上的应用要求，性能达到并超出了ANSI/EIA/TIA-568-B.2对超五类的要求，可用于水平布线或建筑垂直干线，最远传送距离为100米，最高传输速率为1.2Gbps，适用于电磁环境复杂的场所。
技术说明
· 带宽应用100MHz以上；
· 360度全屏蔽设计，保证优秀EMC性能；
· 铝箔总体屏蔽，能适合复杂的、恶劣的电磁环境场所；
· 紧凑的线缆设计，保证安装所需空间更小；
· 提供线缆长度标记，减少施工中的浪费；
材质说明
· 防火等级：CM/CMR/CMP/LSZH；
· 电缆直径：6.1±0.2mm；
· 护套材料：PVC/FEP/LSZH PE；
· 绝缘材料：HDPE/LSPVC/LSZH；
· 导体材料：无氧纯铜，纯度为99.99%；
· 线径大小：24AWG；
· 最大牵引力：11KG；
· 最小弯曲半径：8倍线缆外径；
电气性能
·时延值：45ns/100m；
·额定传播速率：68%；
·传播延迟值：<536ns/100m；
·特性阻抗：100±15Ω；
·耦和衰减：45dB(30MHz)；
应用范围
·10 BASE-T Ethernet；
·100 BASE-TX Fast Ethernet；
·1000 BASE-TX Gigabit Ethernet；
·155 Mbit ATM & 622 Mbit ATM；
·1.2 Gbit ATM；
传输性能
|
Frequency
MHZ
|
Insertion Loss dB/100M(Max)
|
NEXT
dB(Min)
|
PS NEXT
dB(Min)
|
ELFEXT
dB(Min)
|
PS ELFEXT
dB(Min)
|
Return
Loss
dB(Min)
|
Propagation delay
ns/100M(Max)
|
|
1
|
2.0
|
65.3
|
62.3
|
63.8
|
60.8
|
20.0
|
570.0
|
|
4
|
4.1
|
56.3
|
53.3
|
51.8
|
48.8
|
23.0
|
552.0
|
|
8
|
5.8
|
51.8
|
48.8
|
45.7
|
42.7
|
24.5
|
546.0
|
|
10
|
6.5
|
50.3
|
47.3
|
43.8
|
40.8
|
25.0
|
545.0
|
|
16
|
8.2
|
47.2
|
44.2
|
39.7
|
36.7
|
25.0
|
543.0
|
|
20
|
9.3
|
45.8
|
42.8
|
37.8
|
34.8
|
25.0
|
542.0
|
|
25
|
10.4
|
44.3
|
41.3
|
35.8
|
32.8
|
24.3
|
541.0
|
|
31.25
|
11.7
|
42.9
|
39.9
|
33.9
|
30.9
|
23.6
|
540.0
|
|
62.5
|
17.0
|
38.4
|
35.4
|
27.9
|
24.9
|
21.5
|
538.0
|
|
100
|
22.0
|
35.3
|
32.3
|
23.8
|
20.8
|
20.1
|
537.0
|
订货信息
|
产品代码
|
产品说明
|
单位
|
包装
|
备注
|
|
SLHSYV-P5E
|
超五类四对屏蔽双绞线
|
箱
|
305米/箱
|
常规
|
|
