产品描述
SUR-LINK超联六类非屏蔽电缆面向未来网络应用，以满足严格的协议为准求目标，提供额外的性能和宽带上的余量，性能达到并超出了ANSI/EIA/TIA-568-B和ISO/IEC 11801对六类链路带宽250MHz的要求。六类电缆是当今水平电缆安装的最主流、最佳、最具性价比面向未来网络应用的选择。
技术说明
· 带宽应用250MHz以上；
· 十字骨架分隔设计，减小了近端串扰损耗(NEXT)和保持了阻抗的稳定性；
· 精确的不同线对扭绞节距搭配和平衡设计，减小了近端串扰损耗(NEXT)；
· 最大的带宽和信噪比余量用于关键任务的传输；
· 可提供多种阻燃等级电缆以及低烟无卤电缆；
· 线径为0.573mm，提供线缆长度标记，减少施工中的浪费；
电气性能
· 时延值：30ns/100m；
· 额定传播速率：68%；
· 传播延迟值：<536ns/100m；
· 特性阻抗：100±15Ω；
· 耦和衰减：45dB(30MHz)；
材质说明
· 防火等级：CM/CMR/LSZH；
· 电缆直径：6.5±0.2mm；
· 护套材料：PVC/LSPVC/LSZH PE；
· 绝缘材料：HDPE/FEP/LSZH；
· 导体材料：无氧纯铜，纯度为99.99%；
· 线径大小：23AWG，0.573mm；
· 最大牵引力：11KG；
· 最小弯曲半径：8倍线缆外径；
应用范围
· 10 BASE-T Ethernet；
· 100 BASE-TX Fast Ethernet；
· 1000 BASE-TX Gigabit Ethernet；
· 155 Mbit ATM & 622 Mbit ATM；
· 其他传输速率高达2.4 Gbps的局域网；
传输性能
|
Frequency
MHZ
|
Insertion Loss dB/100M(Max)
|
NEXT
dB(Min)
|
PS NEXT
dB(Min)
|
ELFEXT
dB(Min)
|
PS ELFEXT
dB(Min)
|
Return Loss
dB(Min)
|
Propagation delay
ns/100M(Max)
|
|
1
|
2.0
|
74.3
|
72.3
|
67.8
|
64.8
|
20.0
|
570.0
|
|
4
|
3.8
|
65.3
|
63.3
|
55.8
|
52.8
|
23.0
|
552.0
|
|
8
|
5.3
|
60.8
|
58.8
|
49.7
|
46.7
|
24.5
|
546.0
|
|
10
|
6.0
|
59.3
|
57.3
|
47.8
|
44.8
|
25.0
|
545.0
|
|
16
|
7.6
|
56.2
|
54.2
|
43.7
|
40.7
|
25.0
|
543.0
|
|
20
|
8.5
|
54.8
|
52.8
|
41.8
|
38.8
|
25.0
|
542.0
|
|
25
|
9.5
|
53.3
|
51.3
|
39.8
|
36.8
|
24.3
|
541.0
|
|
31.25
|
10.7
|
51.9
|
49.9
|
37.9
|
34.9
|
23.6
|
540.0
|
|
62.5
|
15.4
|
47.4
|
45.4
|
31.9
|
28.9
|
21.5
|
538.0
|
|
100
|
19.8
|
44.3
|
42.3
|
27.8
|
24.8
|
20.1
|
537.0
|
|
200
|
29.0
|
39.8
|
37.8
|
21.8
|
18.8
|
18.0
|
536.0
|
|
250
|
32.8
|
38.3
|
36.3
|
19.8
|
16.8
|
17.3
|
536.0
|
订货信息
|
产品代码
|
产品说明
|
单位
|
包装
|
备注
|
|
SLHSYV-6
|

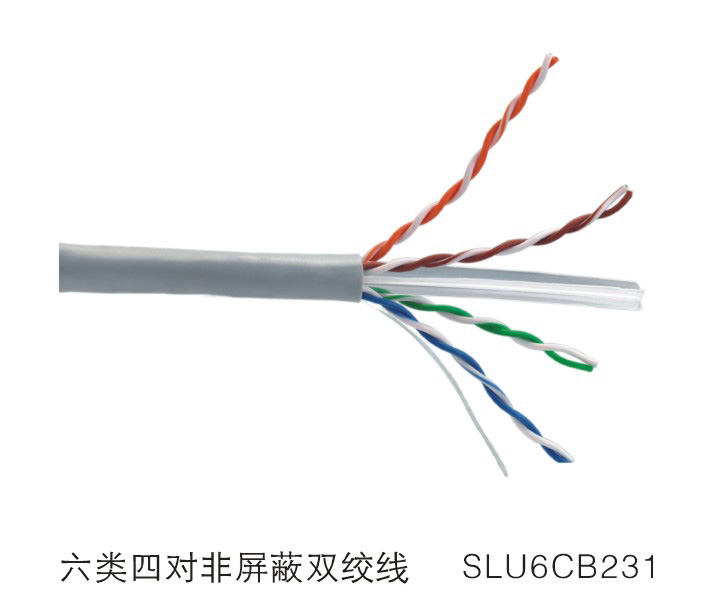

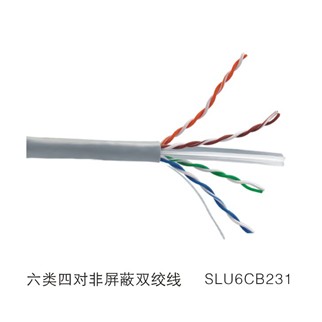

六类四对非屏蔽双绞线
|
箱
|
305米/箱
|
常规
|
|
SLHSZV-6
|
六类四对非屏蔽低烟无卤双绞线
|
箱
|
305米/箱
|
常规
|
|
