产品描述
· 带宽应用250MHz以上；
· 采用优质冷轧钢板结构，表面喷塑；
· 开放式后端进线，能更好有序地整理线缆；
· 体积小巧的可更换的标签条，方便客户进行管理，配线架带托架；
· 符合 T568A和T568B线序，使用标准的110打线工具；
· 适用于22-26AWG线缆，插头与插座的插合次数≥1000次，IDC卡接次数≥300次；
· 符合ISO/IEC 11801和EIA/TIA-568B 标准，安装于标准19"机柜；
· 配带托架
电气性能
·绝缘电阻：≥1000MΩ；
·直流电阻：≤300MΩ；
·接触电阻：≤20MΩ；
·温度范围：-40～70℃；
·耐压强度：1000V(AC750V)，1min 无击穿和飞弧。
材质说明
• 金针：磷青铜线，整体镀镍后再镀50μm的镀金层。
• IDC端子：磷青铜，卡接22-26AWG线缆。
• 安装板：冷轧钢板，表面静电粉末喷涂处理，黑色细沙纹。
• 前盖：PC+ABS，黑色。
• 后盖：阻燃聚碳酸脂。
• 滑块：阻燃PBT
传输性能
|
Freq
(MHZ)
|
Insertion Loss
dB(Max)
|
NEXT
dB(Min)
|
FEXT
dB(Min)
|
Return Loss
dB(Min)
|
|
1
|
0.10
|
75.0
|
75.0
|
30.0
|
|
4
|
0.10
|
75.0
|
71.1
|
30.0
|
|
8
|
0.10
|
75.0
|
65.0
|
30.0
|
|
10
|
0.10
|
74.0
|
63.1
|
30.0
|
|
16
|
0.20
|
69.9
|
59.0
|
30.0
|
|
20
|
0.20
|
68.0
|
57.1
|
30.0
|
|
25
|
0.20
|
66.0
|
55.1
|
30.0
|
|
31.25
|
0.11
|
64.1
|
53.2
|
30.0
|
|
62.5
|
0.16
|
58.1
|
47.2
|
28.1
|
|
100
|
0.20
|
54.0
|
43.1
|
24.0
|
|
200
|
0.28
|
48.0
|
37.1
|
18.0
|
|
250
|
0.32
|
46.0
|
35.1
|
16.0
|
订货信息
|
产品代码
|
产品说明
|
单位
|
包装
|
备注
|
|
SLPP386201
|

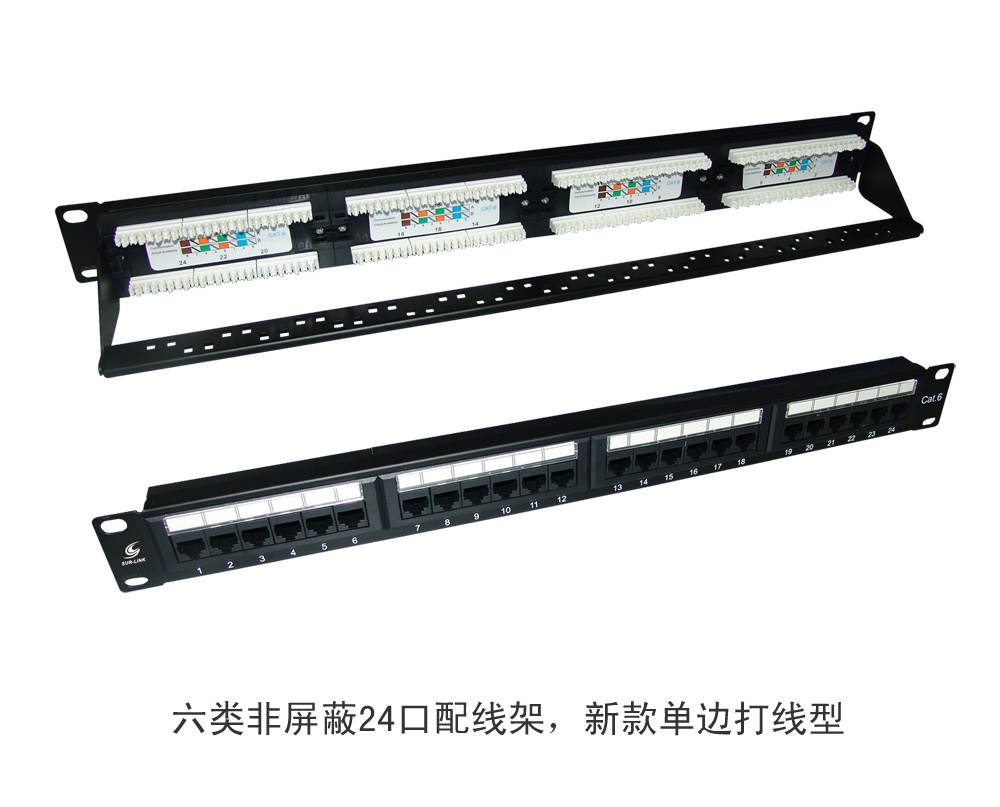

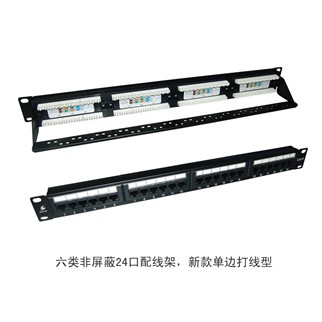

六类非屏蔽24口配线架
|
个
|
10PCS/箱
|
常规(新款单边打线)
|
|
