产品描述

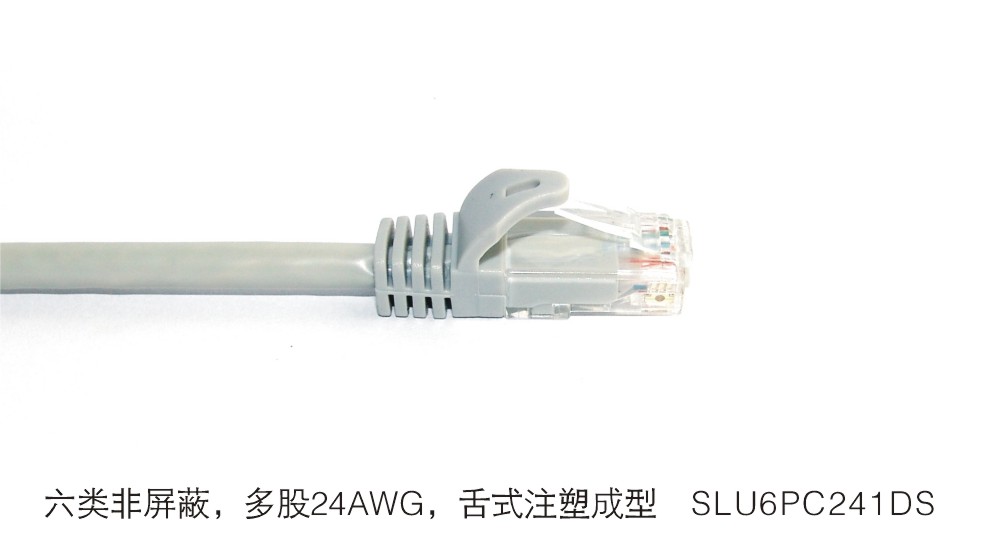

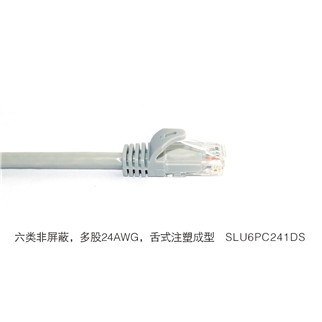

SUR-LINK超联六类非屏蔽跳线采用多股24-26AWG软线缆结构，舌式鸭嘴注塑成型结构，护套冒下压手感好，在提供高标准的性能余量的同时，保障整个布线系统端到端的传输性能。
技术说明
·带宽应用250MHz以上；
·传输性能超过TIA/EIA568B和ISO/IEC 11801等国际标准的要求；
·提供符合T568A或T568B两种标准的产品；
·水晶头50μm整体镀金，耐腐蚀设计，确保优异性能；
·采用多股软线缆，可承受反复弯曲；
·线缆外皮可选PVC型或LSZH低烟无卤型；

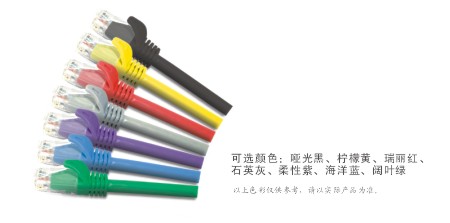

·100%出厂连通性及性能测试，可提供多种颜色可供用户选择；
·提供1米、2米、3米、5米、10米等各种标准长度跳线；
电气特性
·特性阻抗：100±15Ω；
·时延值：≤45ns/100m；
·最大对地电容不平衡：330pf/100m；
·最大直流电阻：9.38Ω/km；
·最大直流电阻：2.5%；
材质说明
|
电缆
|
护套材料
|
聚氯乙烯(PVC)
|
低烟无卤(LSZH PE)
|
|
绝缘材料
|
HDPE
|
LSZH
|
|
导体材料和直径
|
无氧圆铜(纯度99.99%)，多股绞合线24AWG
|
|
插头
|
阻燃透明聚碳酸脂
|
|
插头护套
|
聚氯乙烯(PVC)
|
低烟无卤(LSZH PE)
|
|
簧片
|
磷青铜整体镀金
|
传输性能
|
Frequency
MHz
|
NEXT(2M)
dB(Min)
|
NEXT(5M)
dB(Min)
|
NEXT(10M)
dB(Min)
|
Return Loss
dB(Min)
|
|
1
|
65.0
|
65.0
|
65.0
|
19.8
|
|
4
|
65.0
|
65.0
|
65.0
|
21.6
|
|
8
|
65.0
|
65.0
|
64.8
|
22.5
|
|
10
|
65.0
|
64.5
|
62.9
|
22.8
|
|
16
|
62.0
|
60.5
|
59.0
|
23.4
|
|
20
|
60.1
|
58.6
|
57.2
|
23.7
|
|
25
|
58.1
|
56.8
|
55.4
|
24.0
|
|
31.25
|
56.2
|
54.9
|
53.6
|
23.0
|
|
62.5
|
50.4
|
59.2
|
48.1
|
20.0
|
|
100
|
46.4
|
45.3
|
44.4
|
18.0
|
|
125
|
44.5
|
43.5
|
42.7
|
17.0
|
|
150
|
43.0
|
42.1
|
41.4
|
16.2
|
|
175
|
41.8
|
40.9
|
40.2
|
15.5
|
|
200
|
40.6
|
39.8
|
39.3
|
15.0
|
|
225
|
39.7
|
38.9
|
38.4
|
14.5
|
|
250
|
38.8
|
38.1
|
37.6
|
14.0
|
订货信息
|
产品代码
|
产品说明
|
单位
|
包装
|
备注
|
|
SLHSYV-6T1G
|
多股24AWG，舌式注塑成型，灰色1米
|
条
|
200PCS/箱
|
常规
|
|
SLHSYV-6T2G
|
多股24AWG，舌式注塑成型，灰色2米
|
条
|
200PCS/箱
|
常规
|
|
SLHSYV-6T3G
|
多股24AWG，舌式注塑成型，灰色3米
|
条
|
200PCS/箱
|
常规
|
|
