产品描述

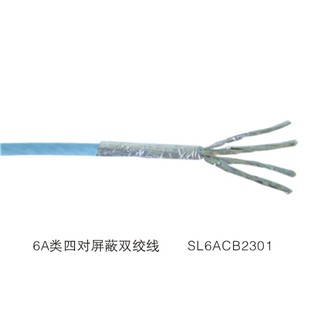

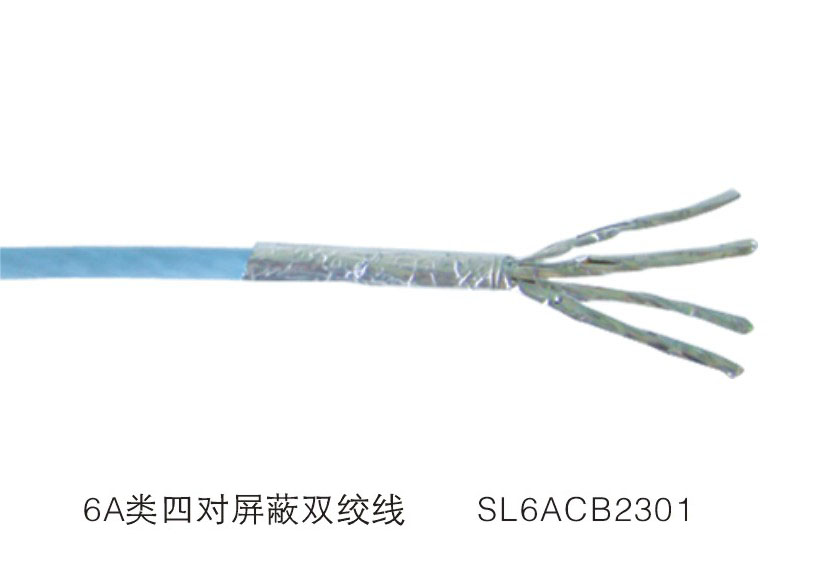

SUR-LINK超联6A类屏蔽电缆，采用全屏蔽及单股屏蔽双层整体设计，提供优越的EMC屏蔽性能和带宽，可稳定地支持10G以太网络的传输，其宽带定义到500MHz，性能达到并超出了ANSI/EIA/TIA-568-B对6A类链路的要求，是基于未来网络的一种优化解决方案，适合复杂的电磁环境场所。
技术说明
·带宽应用500MHz以上；
·360度，全屏蔽及单股屏蔽设计，双重保证优秀EMC性能；
·铝箔总体屏蔽，能适合复杂的、恶劣的电磁环境场所；
·精确的不同线对扭绞节距搭配和平衡设计，减小了近端串扰损耗(NEXT)；
·最大的带宽和信噪比余量用于关键任务的传输；
·可提供多种阻燃等级电缆以及低烟无卤电缆；
·线径为0.573mm，提供线缆长度标记，减少施工中的浪费；
材质说明
·防火等级：CM/CMR/LSZH；
·电缆直径：8.5±0.2mm；
·护套材料：PVC/LSPVC/LSZH PE；
·绝缘材料：HDPE/FEP/LSZH；
·导体材料：无氧纯铜，纯度为99.99%；
·线径大小：23AWG，0.573mm；
·最大牵引力：11KG；
·最小弯曲半径：10倍线缆外径；
电气性能
·时延值：30ns/100m；
·额定传播速率：68%；
·传播延迟值：<536ns/100m；
·特性阻抗：100±15Ω；
·耦和衰减：45dB(30MHz)；
应用范围
·10 BASE-T Ethernet；
·100 BASE-TX Fast Ethernet；
·1000 BASE-TX Gigabit Ethernet；
·155 Mbit ATM & 622 Mbit ATM；
·其他传输速率高达10 Gbps的局域网；
传输性能
|
Frequency
MHZ
|
Insertion Loss dB/100M(Max)
|
NEXT
dB(Min)
|
PS NEXT
dB(Min)
|
ELFEXT
dB(Min)
|
PS ELFEXT
dB(Min)
|
Return Loss
dB(Min)
|
|
1
|
2.0
|
74.3
|
72.3
|
67.8
|
64.8
|
20.0
|
|
4
|
3.8
|
65.3
|
63.3
|
55.8
|
52.8
|
23.0
|
|
8
|
5.3
|
60.8
|
58.8
|
49.7
|
46.7
|
24.5
|
|
10
|
6.0
|
59.3
|
57.3
|
47.8
|
44.8
|
25.0
|
|
16
|
7.6
|
56.2
|
54.2
|
43.7
|
40.7
|
25.0
|
|
20
|
8.5
|
54.8
|
52.8
|
41.8
|
38.8
|
25.0
|
|
25
|
9.5
|
53.3
|
51.3
|
39.8
|
36.8
|
24.3
|
|
31.25
|
10.7
|
51.9
|
49.9
|
37.9
|
34.9
|
23.6
|
|
62.5
|
15.4
|
47.4
|
45.4
|
31.9
|
28.9
|
21.5
|
|
100
|
19.8
|
44.3
|
42.3
|
27.8
|
24.8
|
20.1
|
|
200
|
29.0
|
39.8
|
37.8
|
21.8
|
18.8
|
18.0
|
|
250
|
32.8
|
38.3
|
36.3
|
19.8
|
16.8
|
17.3
|
|
300
|
35.6
|
37.1
|
35.1
|
37.1
|
15.3
|
16.8
|
|
400
|
38.4
|
35.3
|
33.3
|
35.3
|
12.8
|
15.9
|
|
500
|
43.8
|
33.8
|
31.8
|
33.8
|
10.8
|
15.2
|
订货信息
|
产品代码
|
产品说明
|
单位
|
包装
|
备注
|
|
SLHSYV-P6A
|
6A类四对屏蔽双绞线
|
箱
|
305米/箱
|
常规
|
|
