产品描述
· 带宽应用500MHz以上；
· 360度整体屏蔽外罩设计，保证优良EMC性能；
· 采用优质冷轧钢板结构，表面喷塑；
· 开放式后端进线，能更好有序地整理线缆；
· 体积小巧的可更换的标签条，方便客户进行管理；
· 符合 T568A和T568B线序，使用标准的110打线工具；
· 适用于22-24AWG线缆，耐用性为支持不少于250次插拔；
· 符合ISO/IEC 11801和EIA/TIA-568B 标准，安装于标准19"机柜；
材质说明
·外壳：优质1mm冷轧钢板；
·RJ45 JACK插座：PBT工程塑料；
·插座屏蔽壳体：黄铜；
·IDC卡线：磷青铜；
·插口金针：50μm镀金层；
电气性能
·绝缘电阻：≥1000MΩ；
·直流电阻：≤300MΩ；
·接触电阻：≤20MΩ；
·温度范围：-40～70℃；
·耐压强度：1000V(AC750V)，1min 无击穿和飞弧；
传输性能
|
Freq
(MHZ)
|
Insertion Loss
dB(Max)
|
NEXT
dB(Min)
|
FEXT
dB(Min)
|
Return Loss
dB(Min)
|
|
1
|
0.10
|
75.0
|
75.0
|
30.0
|
|
4
|
0.10
|
75.0
|
71.1
|
30.0
|
|
8
|
0.10
|
75.0
|
65.0
|
30.0
|
|
10
|
0.10
|
74.0
|
63.1
|
30.0
|
|
16
|
0.20
|
69.9
|
59.0
|
30.0
|
|
20
|
0.20
|
68.0
|
57.1
|
30.0
|
|
25
|
0.20
|
66.0
|
55.1
|
30.0
|
|
31.25
|
0.11
|
64.1
|
53.2
|
30.0
|
|
62.5
|
0.16
|
58.1
|
47.2
|
28.1
|
|
100
|
0.20
|
54.0
|
43.1
|
24.0
|
|
200
|
0.28
|
48.0
|
37.1
|
18.0
|
|
250
|
0.32
|
46.0
|
35.1
|
16.0
|
|
300
|
0.35
|
42.9
|
33.6
|
18.5
|
|
400
|
0.37
|
37.9
|
31.1
|
16.0
|
|
500
|
0.40
|
34.0
|
29.1
|
14.0
|
订货信息
|
产品代码
|
产品说明
|
单位
|
包装
|
备注
|
|
SLPP726201
|

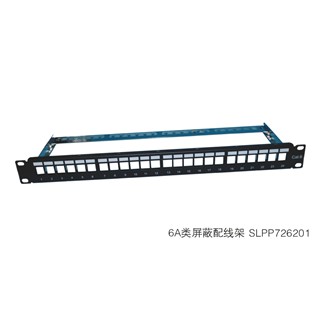

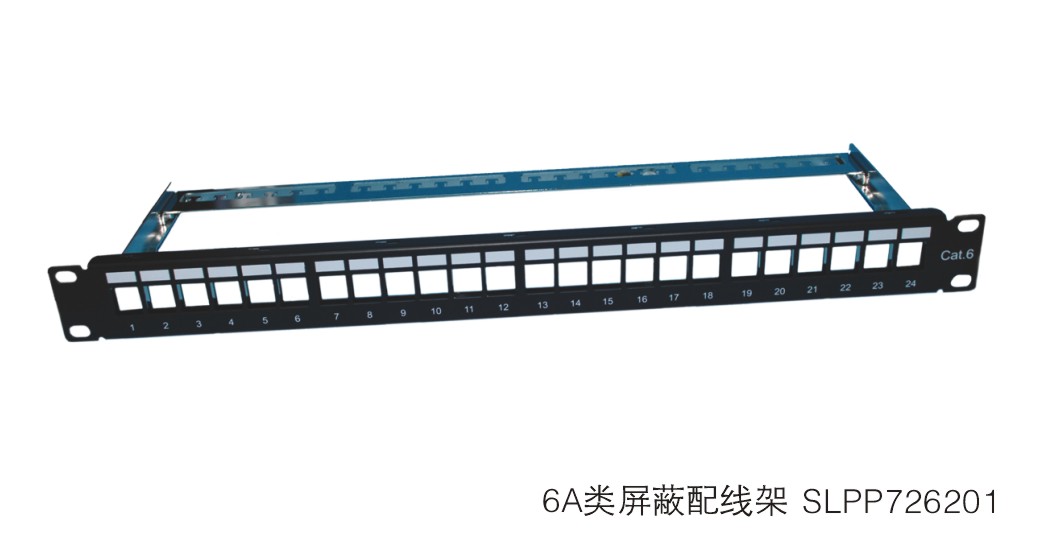

6A类24口独立型模块化屏蔽配线架
|
个
|
20PCS/箱
|
可选配6A类屏蔽模块
|
|
