产品描述

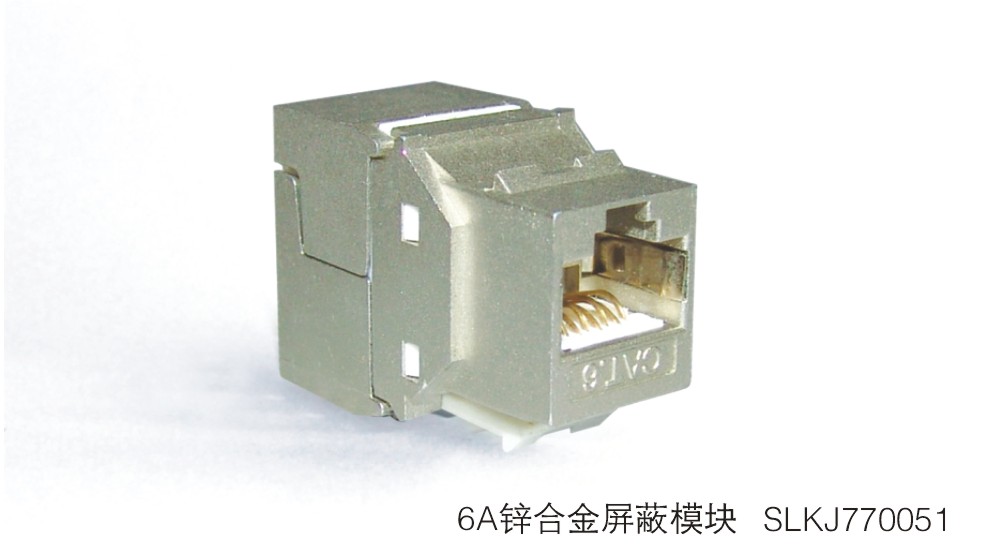

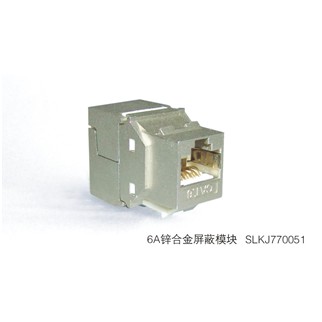

SUR-LINK超联6A类屏蔽模块采用高性能印刷电路板结构，配合串音消除技术，可以很好的消除各类高频串音干扰，满足TIA/EIA568C和ISO/IEC 11801 EA的规范要求，可提供至少500MHz带宽，并留有冗余的性能余量，适用于传输率高达10Gbps的高速局域网。
技术说明
·带宽应用500MHz以上；
·360度锌合金全屏蔽罩设计，保障优异EMC电磁干扰性能；
·金针整体镀金50μm的镀金层，提高接触性能，防止表面氧化，延长使用寿命；
·背面采用110接线端子，兼容常用的110打线工具；
·耐压：1000V(AC750V)1分钟无击穿和飞弧现象；
·耐用性：IDC卡接次数≥250，插座插拔次数≥750；
材质说明
·外壳：聚碳酸脂材料，阻燃级别符合UL94V-0要求；
·IDC端子：磷青铜整体50μm层镀金；
·卡接线径：22-24AWG；
电气特性
·额定电流：1.5Amp；
·绝缘电阻：≥1000MΩ；
·温度范围：-40～70℃；
应用范围
·6A/Class EA 类水平信息点连接；
·10 GBase-T以太网应用；
传输性能
|
Freq
(MHZ)
|
Insertion Loss
dB(Max)
|
NEXT
dB(Min)
|
FEXT
dB(Min)
|
Return Loss
dB(Min)
|
|
1
|
0.10
|
75.0
|
75.0
|
30.0
|
|
4
|
0.10
|
75.0
|
71.1
|
30.0
|
|
8
|
0.10
|
75.0
|
65.0
|
30.0
|
|
10
|
0.10
|
74.0
|
63.1
|
30.0
|
|
16
|
0.20
|
69.9
|
59.0
|
30.0
|
|
20
|
0.20
|
68.0
|
57.1
|
30.0
|
|
25
|
0.20
|
66.0
|
55.1
|
30.0
|
|
31.25
|
0.11
|
64.1
|
53.2
|
30.0
|
|
62.5
|
0.16
|
58.1
|
47.2
|
28.1
|
|
100
|
0.20
|
54.0
|
43.1
|
24.0
|
|
200
|
0.28
|
48.0
|
37.1
|
18.0
|
|
250
|
0.32
|
46.0
|
35.1
|
16.0
|
|
300
|
0.35
|
42.9
|
33.6
|
18.5
|
|
400
|
0.37
|
37.9
|
31.1
|
16.0
|
|
500
|
0.40
|
34.0
|
29.1
|
14.0
|
订货信息
|
产品代码
|
产品说明
|
单位
|
包装
|
备注
|
|
SLKJ770051
|
6A类锌合金屏蔽模块
|
个
|
25PCS/盒
|
常规
|
|
