产品描述
· 带宽应用100MHz以上；
· 采用优质冷轧钢板结构，表面喷塑；
· 开放式后端进线，能更好有序地整理线缆；
· 体积小巧的可更换的标签条，方便客户进行管理；
· 符合 T568A和T568B线序，使用标准的110打线工具；
· 适用于22-24AWG线缆，耐用性为支持不少于250次插拔；
· 符合ISO/IEC 11801和EIA/TIA-568B 标准，安装于标准19"机柜；
材质说明
· 外壳：优质1mm冷轧钢板；
· RJ45 JACK插座：PBT工程塑料；
· 插座屏蔽壳体：黄铜；
· IDC卡线：磷青铜；
· 插口金针：50μm镀金层；
电气性能
· 绝缘电阻：≥1000MΩ；
· 直流电阻：≤300MΩ；
· 接触电阻：≤20MΩ；
· 温度范围：-40～70℃；
· 耐压强度：1000V(AC750V)，1min 无击穿和飞弧；
传输性能
|
Freq
(MHZ)
|
Insertion Loss
dB(Max)
|
NEXT
dB(Min)
|
FEXT
dB(Min)
|
Return Loss
dB(Min)
|
|
1
|
0.10
|
65.0
|
65.0
|
30.0
|
|
4
|
0.10
|
65.0
|
63.1
|
30.0
|
|
8
|
0.10
|
64.9
|
57.0
|
30.0
|
|
10
|
0.10
|
63.0
|
55.1
|
30.0
|
|
16
|
0.20
|
58.9
|
51.0
|
30.0
|
|
20
|
0.20
|
57.0
|
49.1
|
30.0
|
|
25
|
0.20
|
55.0
|
47.1
|
30.0
|
|
31.25
|
0.20
|
53.1
|
45.2
|
30.0
|
|
62.5
|
0.30
|
47.1
|
39.2
|
24.1
|
|
100
|
0.40
|
43.0
|
35.1
|
20.0
|
订货信息
|
产品代码
|
产品说明
|
单位
|
包装
|
备注
|
|
SLPP259201
|

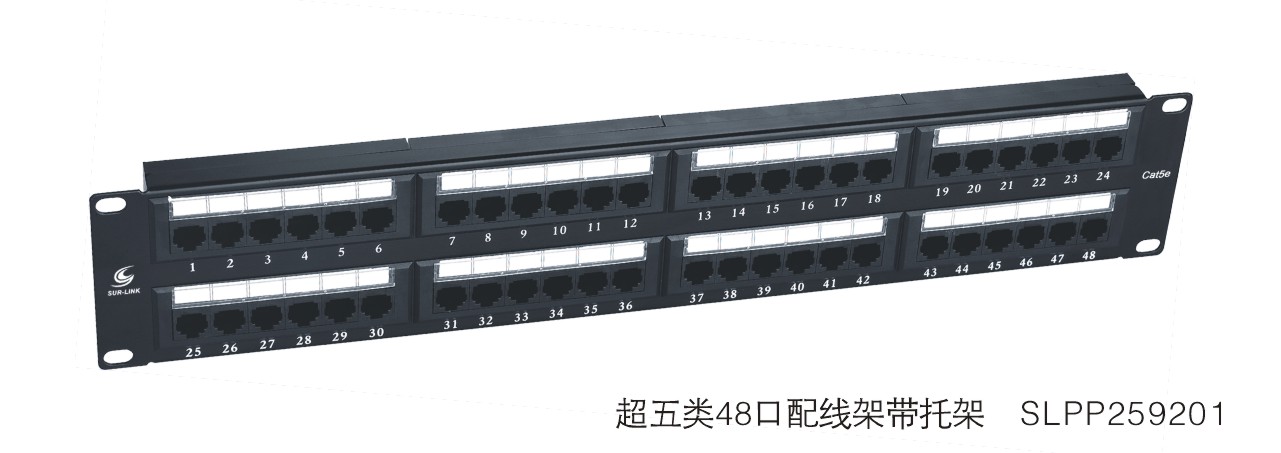

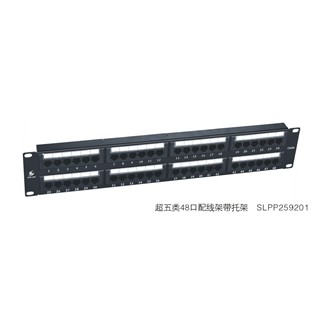

超五类48口配线架带托架
|
个
|
10PCS/箱
|
常规
|
|
